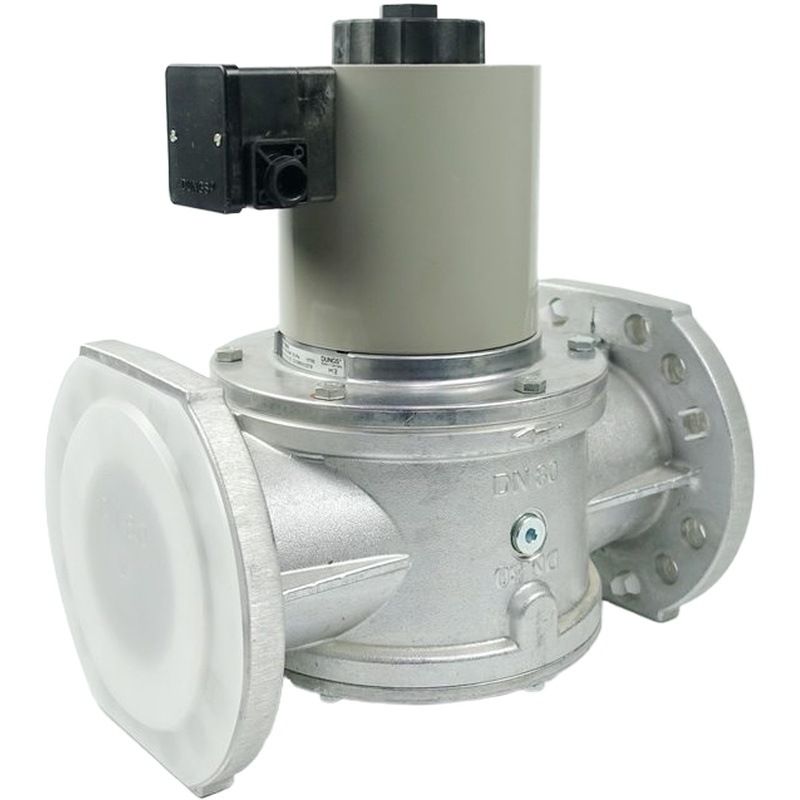

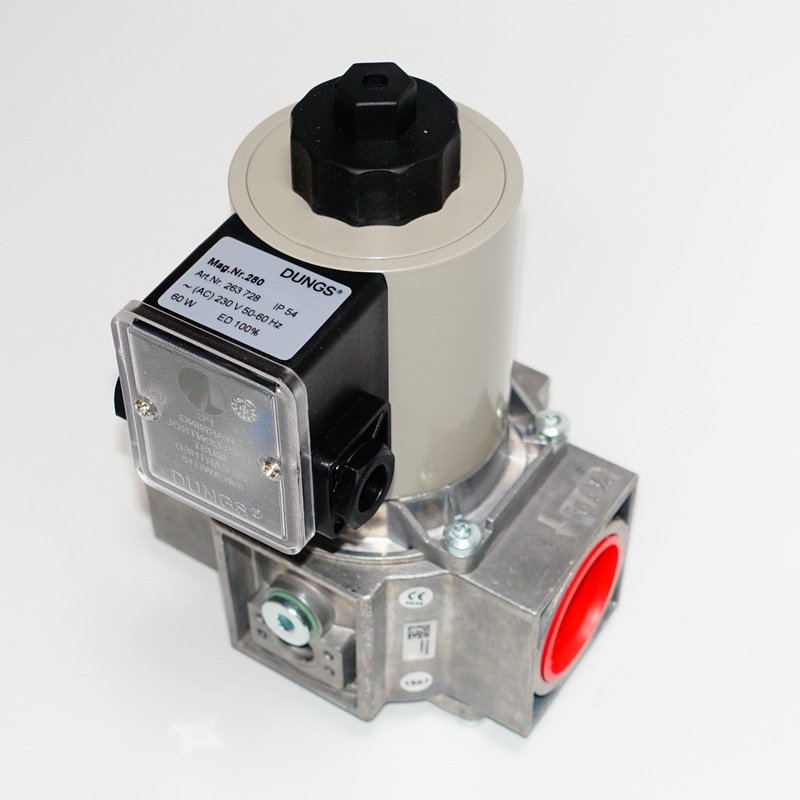

MVD/5系列單級燃氣電磁閥

  產品說明

  MVD/5單級電磁閥，無電流關閉，快速開啟，快速關閉，通過主流量調節機構，可對流過的氣體進行手動限定

  型號表

  型號P DN/Rp功率電流開啟時間

  mbar W A S

  MVD203/5 360 Rp3/8 15 0.08<1

  MVD205/5 360 Rp1/2 15 0.08<1

  MVD207/5 200 Rp3/4 32 0.13<1

  MVD207/5 360 Rp3/4 25 0.15<1

  MVD210/5 360 Rp1 25 0.15<1

  MVD215/5 200 Rp1-1/2 60 0.26<1

  MVD215/5 360 Rp1-1/2 60 0.30<1

  MVD220/5 200 Rp2 90 0.30<1

  MVD225/5 200 Rp2-1/2 90 0.48<1

  MVD503/5 500 Rp3/8 15 0.08<1

  MVD505/5 500 Rp1/2 15 0.08<1

  MVD507/5 500 Rp3/4 25 0.15<1

  MVD510/5 500 Rp1 25 0.15<1

  MVD515/5 500 Rp1-1/2 60 0.30<1

  MVD520/5 500 Rp2 90 0.48<1

  MVD525/5 500 Rp2-1/2 80 0.42<1

  MVD2020/5 200 DN20 32 0.13<1

  MVD2020/5 360 DN20 25 0.15<1

  MVD2025/5 360 DN25 25 0.13<1

  MVD2040/5 200 DN40 60 0.26<1

  MVD2040/5 360 DN40 60 0.30<1

  MVD2050/5 200 DN50 50 0.26<1

  MVD2065/5 200 DN65 90 0.48<1

  MVD2080/5 200 DN80 80 0.42<1

  MVD2100/5 200 DN100 90 0.48<1

  MVD5020/5 500 DN20 25 0.13<1

  MVD5025/5 500 DN25 25 0.13<1

  MVD5040/5 500 DN40 60 0.26<1

  MVD5050/5 500 DN50 90 0.48<1

  MVD5065/5 500 DN65 80 0.42<1

  MVD5080/5 500 DN80 90 0.50<1

  MVD5100/5 500 DN100 90 7.5<1

  MVD5125/5 500 DN125 90 7.5<1

  MVD5150/5 500 DN150 90 10<1

  MVD2200 200 DN200 90 10<1

  技術參數

  額定寬度10，15，20，25，50，65，80，100，125，150，200，3/8，1/2，3/4，1，1-1/2，2-1/2

  最大工作壓力至200mbar,360mbar或至500mba,參考型號表

  電磁閥根據EN161的閥，A級，2類，單級工作方式

  壓力等級PN 1

  關閉時間<1s

  開啟時間<1s

  快速開啟行程可調節

  主流量調節手動

  氣體引導部分材料外殼：鋁，鋼，黃銅

  密封圈：NBR

  電源230V（+10%-15%）；50-60Hz

  開關持續時間100%ED

  保護程度IP54，IP65

  電氣連接通過PG11連接到螺絲接線端子上，滿足DIN EN 175301-803要求的接插連接可后配

  開關頻率MVD.../5系列：最大1000次/H

  MVD 2200型：最大100次/H

  測量及燃氣氣體連接符合DIN ISO 228要求，在入口壓力區域的兩側G1/4，從DN40（法蘭）起，入口側再加G3/4

  過濾內裝有篩網過濾器，網眼大小1mm

  環境溫度-15oC到+60oC

  安裝位置電磁鐵垂直豎立到水平躺放

  終端觸點根據DIN K01/1型進行檢查，可安裝在DN10-DN150上

  閥檢查系統通過測量連接G1/4可裝上VDK200A SO 2型

  用到DN80的匹配器可裝上VPS504型

  附件用語線路插座的設備插頭
