直接加熱式燃燒系

    由連續式調節的加熱系統組成。

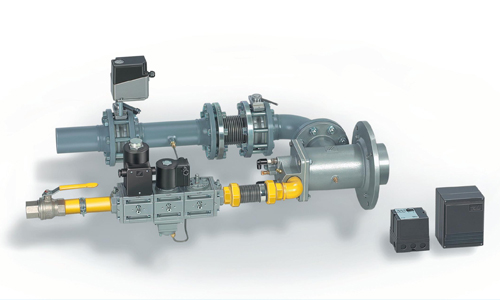

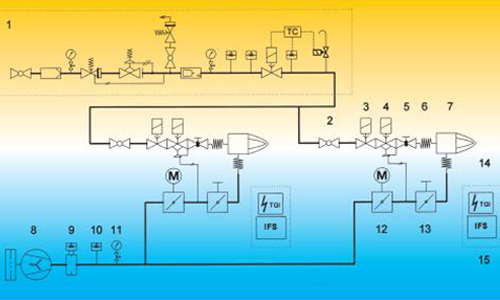

工作原理

    1.燃氣總管的壓力調節、測量及安全系統

    2.球閥AKT

    3.燃氣電磁閥VS

 4.空/燃比例閥接燃氣電磁閥GVI

 5.手動調節旋塞V

 6.波紋管連接組件EKO

 7.燃氣燒嘴BIO/ZIO

 8.助燃風機

 9.孔板接差壓壓力開關DG

 10.壓力開關DG

 11.帶保護按鈕DH的壓力表KFM

 12.空氣蝶閥DKL接電動執行機構GT

 13.空氣流量調節蝶閥DK

 14.波紋管連接組件EKO

 15.點火變壓器TGI和燒嘴自動控制器IFS

    (1)投入正常工作時，燒嘴的自動控制系統即可運行： 燒嘴自動控制器IFS(15)啟動燃氣電磁閥(3和4)打開；與此同時，點火變壓器(15)接通，燒嘴(7)的噴孔附近出現點火火花；空氣蝶閥(12)處于點火開度，適量助燃風流向燒嘴(7)。通過空/燃比例閥(4)的導壓管比例調節其燃氣端的出口壓力。隨著熱負荷的不斷升高，電動蝶閥(12)的開度會連續增加，而上升的助燃風壓力經空/燃比例閥(4)的導壓管促使燃氣端的出口壓力增大。燃氣手動調節旋塞(5)和空氣手動調節旋塞(13)調節較大的燃氣、空氣流量。原理簡圖所示的整個系統按歐盟標準EN 746-2(工業熱工設備)配置。
